YS3120CNC6(4)數控高效滾齒機

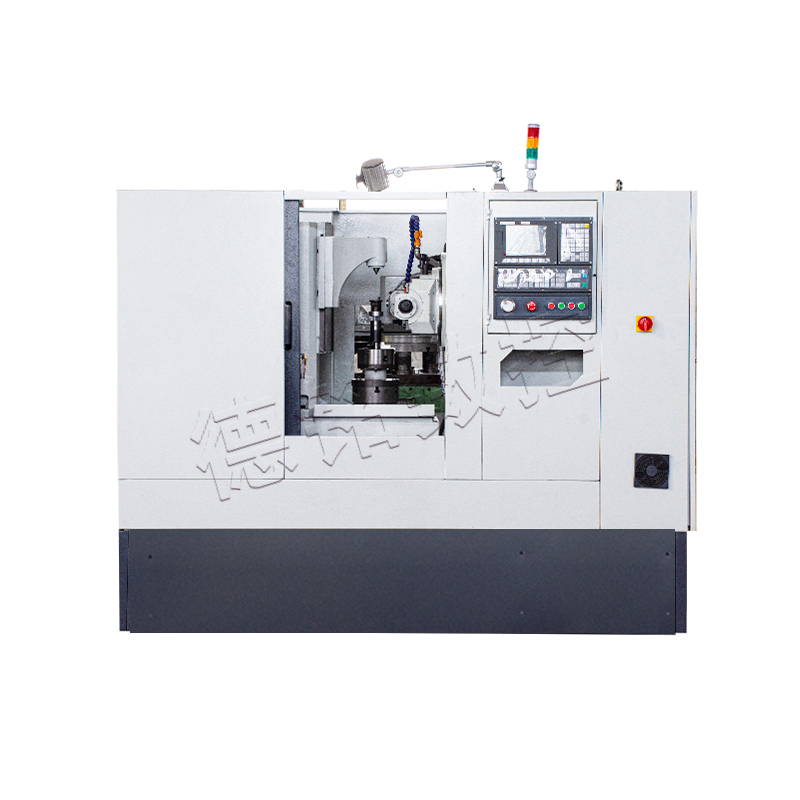

機床圖片：
主要特點：
本機床為六軸數控滾齒機，徑向進給軸（X軸）、切向進給軸（Y軸）、軸向進給軸（Z軸）、刀架回轉軸（A軸）、滾刀主軸回轉軸（B軸）、工作臺回轉軸（C軸）。
1、主軸電機直接安裝在刀架上，兩對高精度圓柱斜齒傳動至滾刀主軸，降低了傳動誤差，提高傳動精度。
2、工作臺采用大直徑高精度圓柱斜齒輪傳動，改變了傳統的工作臺由蝸輪蝸桿的傳動形式。采用了高精密高剛性滾動軸承支撐，使得工作臺可以適用更高的轉速。顯著提高了機床的加工精度和效率。
3、主要導軌采用硬軌淬火加貼塑工藝處理，從而保證了機床的耐久性。
4、本機床可以根據用戶需求定制四軸或者五軸的型號。
主要規格：
規格 | Specification | YS3120CNC6(4) | unit |
最大工件直徑 | Maximum workpiece diameter | 200 | mm |
最大模數 | Maximum modulus | 6 | mm |
加工斜齒輪螺旋角 | Helical angle of machined helical gear | ±45° |
|
可安裝滾刀最大直徑 | Maximum diameter of installed hobbing cutter | 140 | mm |
可安裝滾刀最大長度 | Maximum length of installed hobbing cutter | 180 | mm |
滾刀最大軸向移動量 | Maximum axial movement of hobbing cutter | 100 | mm |
滾刀可換芯軸直徑 | Replaceable mandrel diameter hobbing cutter | 22 27 32 | mm |
滾刀主軸錐孔錐度 | Conicity of hobbing cutter spindle taper bore | MT4# | mm |
滾刀中心到工作臺中心水平距離 | Horizontal distance from t center of hobbing cutter to center of worktable | 35-200 | mm |
滾刀中心到工作臺面垂直距離 | Vertical distance from center of hobbing cutter to surface of worktable | 90-335 | mm |
后立柱頂尖到工作臺面距離 | Distance from rear column center to worktable surface | 240-540 | mm |
工作臺面直徑 | Diameter of worktable surface | 200 | mm |
滾刀主軸最高轉速 | Maximum speed of hobbing cutter spindle | 2000(1000) | rpm |
軸向進給速度（Z軸） | Axial feeding speed range (Z- axis) | 0-2000 | mm/min |
徑向進給速度（X軸） | Radial feeding speed range (X-axis) | 0-2000 | mm/min |
切向運動最大速度 | Maximum tangential motion speed | 2000 | mm/min |
工作臺最大轉速范圍 | Maximum speed range of worktable | 150 | rpm |
刀架最大回轉速度 | Maximum rotating speed of tool post | 4.5 | o/s |
機床體積（長X寬X高） | Machine volume (L x W x H) | 2.52x1.60x2.05 | m |
機床凈重 | Net weight of machine | 3000 | kg |
