一、機床的概述及使用范圍
本機床采用滾銑切削方法加工各種齒形的直/斜齒花鍵軸類工件。也可滾銑直/斜聯軸齒輪和直/斜齒輪，臺階齒輪。一次裝夾可自動完成花鍵、齒輪的粗精加工。也可以采用單分度盤銑刀銑削單齒鍵及多齒鍵。

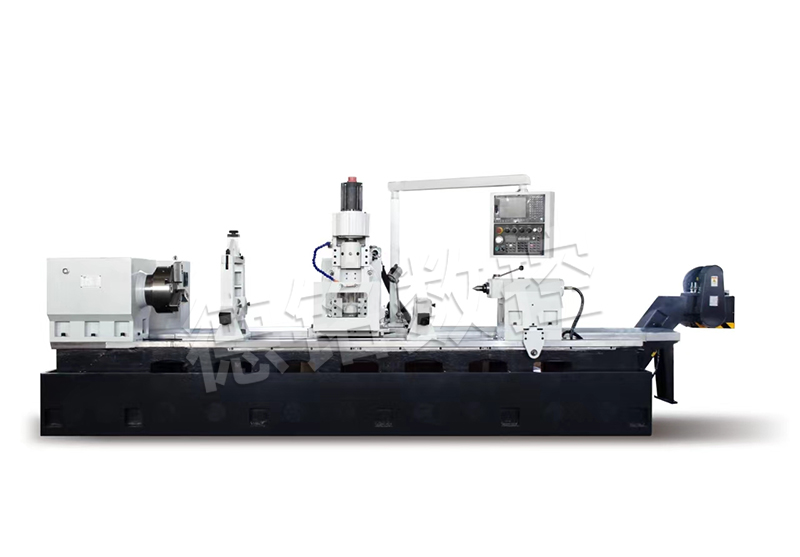

機床采用國產系統或選配進口系統，LCD中文顯示，大功率交流伺服電機控制銑頭的縱、橫向進給及工件的旋轉、定位,銑刀主軸采用大功率交流主軸電機驅動可實現銑刀主軸的無級調速。機床可滿足濕式切削，配以相應的刀具也可進行高速干式切削。機床可選擇“順銑”或“逆銑”加工方式工作。備有中心架、拖架用于大型工件的支撐。機床整體布局合理，造型美觀。操作按鈕站在床身前面，操作調整方便。床身左端放置床頭箱，右端放置尾座，溜板位于車頭箱及尾座中間，其上放置銑頭箱和銑頭，床身后面設置磁性排屑器，便于鐵屑排出。本機床生產效率高、可靠性好、保護功能完善。既適合單件小批又適合大批量生產。
本機具有較寬廣的滾刀調速范圍：從50～400轉/分無級可調?？梢猿杀兜靥岣咔邢餍?。適用于汽車、拖拉機、船舶、采礦機械、齒輪加工等相關機械制造行業的大規格的花鍵/齒輪零件生產的機床。
二、YK6040數控花鍵軸銑床的規格及主要技術參數
1最大加工直徑 Ф400 mm
2最大工件長度 2m/3m/4m/5m/6m
3最大加工長度 1.6m/2.6m/3.6m/4.6m/5.6m
4最大加工模數 10mm
5加工齒數范圍 任意
6機床中心高 400mm
7刀具中心與工件中心距 50-300mm
8最大安裝滾刀規格 Ф170×200mm
9刀桿直徑 Ф22、Ф27、Ф32、Ф40mm
10滾刀轉速范圍（ 無級） 50～400 r/min
11工件主軸轉速 0.1～37.5r/min
12最大竄刀量 120 mm
13工件主軸錐孔 公制100
14刀具主軸錐孔 莫氏5號
15尾架頂尖錐孔 莫氏5號
16尾架套筒最大行程 160mm
17銑頭調整角： ±45°
18機床數控系統及控制軸數，
1)Z軸（ 15）- 床鞍軸向移動：（2m/3m/4m/5m/6m）
2)X軸（αi 15）-銑頭箱徑向移動:(0-300mm)
3)C軸（αi 18）工作臺主軸圓周進給:(0-360°連續)
4)B軸（48，63,75）刀具主軸:(50-600r/min)
19.最小脈沖當量 0.001 mm
20. X、Z軸進給量（程序設置、無級） 0～2000 mm/min
21. X、Z軸快移速度 8000 mm/min
20.圖形顯示（LCD） 8.4 英寸
21.機床外形 （L×W×H） (5.5/6.5/7.5/8.5/9.5)X2.6X2.4m
22.機床重量 8/10/12/14/18T
